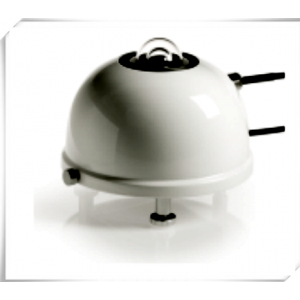

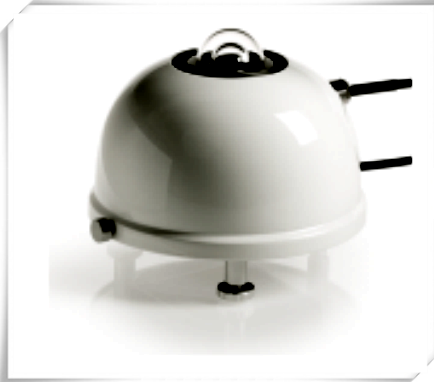

VU01通風罩 Hukseflux

    VU01是一個高質量的通風單元用于日射強度計和地面輻射強度計。 其目的是為了提高測量的可靠性。 測量精度提高,因為偏移量減少。 可靠性受益于預防露和霜的形成和快速蒸發(fā)和升華的水和雪。ISO/TR 9901“太陽能——現場日射強度計——推薦使用“實踐建議使用通風,精度高和可靠性是必需的。

VU01設計,使用高質量的材料,符合ISO / TR 9901和BSRN的建議。

    VU01可用于結合Hukseflux”SR20二級標準日射強度計和IR20 IR20WS研究級地面輻射強度計。 VU01提供了一個儀器的身體和氣流穹頂,5 W和10 W加熱器加熱空氣。 VU01通風單元上運行12伏直流電壓。 通風促進了輻射計的所有組件之間的熱平衡,從而降低零補償。 露和霜的形成是預防。 附加加熱將促進水滴的蒸發(fā)和升華的積雪。 應該指出的是,加熱結合日射強度計將導致增加熱補償,所以加熱只是建議,如果必要的話。

操作

    使用VU01很容易。 的足跡VU01很小,從而防止雪的積累。 通風機功率是為了增加氣流相對較高。 不斷;使用的通風機一般加熱器通常由數據記錄儀控制。 通風通常用于高精度測量的要求。 在這種情況下需要一個高水平的儀器維護和圓頂清潔仍然存在;蒸發(fā)的水滴會給儀器穹頂留下污漬。 底部VU01提供可拆卸的灰塵過濾器。 有關VU01的更多信息請下載產品手冊或要求用戶手冊。

• 適用型號：SR20、SR20-D1 IR20 IR20WS

• 遵守標準：ISO / TR 9901 BSRN操作手冊

• 額定運行功率：7.8 W 12 VDC(常溫)

• 額定工作電壓范圍：10.8到13.2 V

• 額定工作溫度范圍-40~+70°C

• 報警輸出：高/低可調電壓

• 標準的電纜長度：5米(見選項)

• 加熱器：5和10 W 12 VDC使用(可選)

• 增加空氣溫度：0.5°C在0 W供暖  1.0°C 5 W加熱   1.5°C 10 W供暖

• 零炮檢距SR20下降：50% 0 W加熱

• 抵消SR20加熱：- 2W/m2 在5W  加熱

                  - 4W/m2 在10W  加熱

• 抵消IR20加熱：- 2W/m2 在5W  加熱

                - 4W/m2 在10W  加熱



• 電纜電阻：0.3?/ m(2 x 1.5?/米)

• 電壓降10 W發(fā)熱量：0.24 V / m

• 足跡直徑：0.17米
