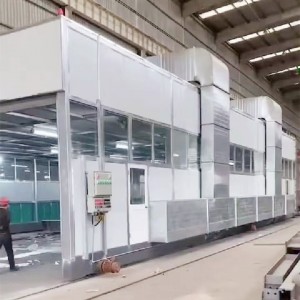

2.1.一種是側進氣（或車頂）和側排氣。這種排風設計風道在室外，其長度與整個活動室的行程相同。在外排風管道上設置多個電動風閥，在房間側面設置多個噴漆或拋光工位，通過伸縮氣缸實現與排風管道的自動對接。集霧采用玻璃纖維地棉過濾器，過濾棉框架嵌入噴漆室墻壁的排氣側，另一面墻壁或屋頂設置進風過濾系統。

2.2.另一種排氣方式是上氣下氣。在該設計中，使用了溝槽排氣，并且漆霧排氣通過溝槽被引導至漆霧處理器，并且可以使用干式或濕式漆霧處理設備。油漆處理器可以設置在不影響其他工作的任何位置。主溝的長度應該和房子的長度一樣。上方封閉地溝，可設置電動風閥，根據實際工作情況開啟或關閉。通風口上也可以設置網格，可以設置密封門。當房間走到那個工位，相應的通風口就可以打開了。采用地溝通風，進風過濾系統安裝在屋頂。

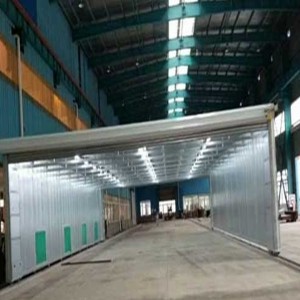

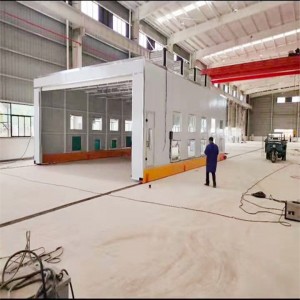

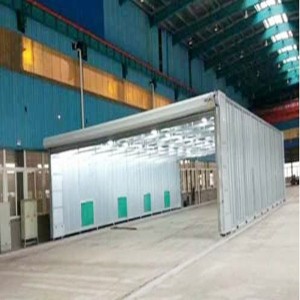

總之，整體移動噴漆房的設計目的是為了滿足磨削或噴涂較大工件的需要。一般每套對應2-3個排氣凈化站。當哪個工位上的工件需要噴漆時，房間移動到那個工位，其他工位可以繼續拋光。當室內的工件涂漆后，控制移動室移動到拋光工件工位。這種設計可以實現大型工件的不間斷連續涂裝。房屋為鋼結構，房屋的立柱下有兩個電動行走機構，行走機構沿地面軌道行走。移動房?jī)啥税惭b電動卷簾門。當房間行走時，門上升，當房間到達位置時，門著陸并關閉。門和行走機構由電氣控制部分連鎖控制。門升起后，房間可以移動和行走。
