SCR 系統的組成 以氨水儲存模塊、輸送模塊、在線稀釋計量模塊、噴射模塊、 自動控制模塊組成，

一、壓縮空氣模塊 設置一臺變頻式螺桿式空壓機，產氣量依照氨水卸料泵（離心泵）用 于抽取氨*//水槽車儲罐中的氨水儲罐中，按出力一小時或者小于一小時卸載一車氨水為還原劑的儲存模塊 設置氨*//水儲罐一座，材質由 304 不銹鋼制作，壁厚 5-10mm(根據罐體大小設計)，總儲存量按照所有鍋爐滿載負荷下不小于 7 天的 總消耗量。氨水儲罐設置防事故噴淋裝置

以尿素為還原劑的儲存模塊 尿素配置罐采用 304 不銹鋼制造，室內布置。容器為柱狀體、立式鋼制常壓容器，容積、據還原劑用量進行選定，壁厚 5-10mm （根據罐體大?。?。罐體內設置全套的人孔、蒸汽盤管、尿素顆粒入口、尿素溶液出口、通風口、攪拌器口、液位表、溫度表口和排放 口等。

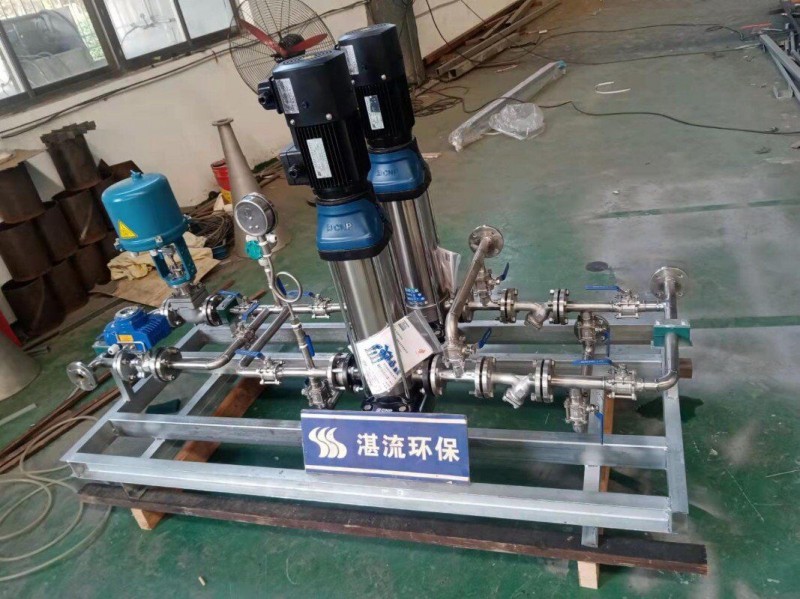

四、輸送模塊 配置一套氨*/水泵設置一備一用，采用 200%的流量設計，氨*水混合前由流量計控 制，電動調節閥調節。每個噴射點均由流量計控制，確保分配均勻。還原劑混合液的壓力由壓力表監控,計量混合模塊布置在噴射區附 近。20%的氨*/水溶液將送到噴射區，各噴槍的還原劑設有閥門控制本噴射點是否投運，噴槍采用固定方式。噴槍噴射所需 的霧化介質采用壓縮空氣。霧化空氣總管上設有壓力控制，分幾路通到各噴槍，并***霧化風 24 小時開啟，上海湛流脫硝噴槍

七、PLC 控制模塊 所有脫硝模塊的控制采用 PLC/DCS 實現，操作人員依據 PLC/DCS 操作站實現對氨/*/水溶液配置系統以及儲存系統、在線稀釋系統、 噴射系統、等系統設備的控制及運行。同時依據煙道尾部的 CEMS 在線監測系統的數據以及氨逃逸在線監測系統的數據的變化對各個子 系統予以調整
