藍深集團WQ15-10-1.5潛污泵配套自耦裝置與導桿

WQ15-10-1.5污水提升泵南京藍深制泵集團

藍深集團潛污泵WQ15-10-1.5

南京藍深污水泵價格

藍深50WQ15-10-1.5潛水排污泵價格

出水口徑：50mm

重量:29kg

材質：鑄鐵

配套YCW型水下密封電纜10米

（1）水力部件

泵應采用立式耦合式潛水泵；潛水電機直接與泵葉輪同軸相連，水力部件由水泵殼體、葉輪組成。為了確保流量穩定且沒有過多渦旋，水力部件應設計和制造成沒有銳利的棱角。泵出水配管法蘭應按ISO標準公稱壓力0.6MPa為準。

（2）葉輪

葉輪應為無堵塞及無超負荷特性的螺旋離心葉輪，具有柔和的正向推動力及離心力，其長流道無劇烈拐角，確保葉輪在輸送污水污泥時不會產生堵塞及破壞污泥絮狀結構。葉輪在水力設計上，應揉合正向推動力及離心力。

葉輪應進行動平衡，動平衡精度應不低于G6.3級，振動烈變不大于0.45mm/s。從而確保水泵運行平穩，無振動、運行噪音小于80分貝。

（3） 電機

電機應為三相鼠籠電機，三相380V、50Hz，防護等級IP68，H級絕緣。電機的配置應保證在H—Q曲線上任一點工作時，都不會出現過載，電機應能每小時啟動12次。定子繞組的平均溫升不超過85℃。

電機的冷卻形式應為直冷式，即水流從電機周邊流過即可對電機冷卻。不采用依靠泵送介質到冷卻回路散熱方式的冷卻系統及油填充式電機。

泵的電機是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞阻和定子進線的絕緣等級為H級 ，耐溫180℃。定子通過真空壓力浸漬法進行絕緣，使得繞組滿充率至少達到95%。定子熱縮嵌入鑄鐵定子室中。電機設計為能連續泵送溫度40℃的介質，能每小時平均至少起動30次。

為監控每相繞組的溫度，在定子線圈中裝入熱敏開關。熱敏開關在≤95℃時常閉，在140℃時跳開。熱敏開關與電機過載保護連接并接至控制柜。

接線盒包括端子板。端子板用彈性 O 形環與電機密封。接線板采用穿線壓緊桿方式長期聯接電纜導線和定子進線。決不采用繞線式接線柱或其它繞線式連接器。

綜合工作因素(即電壓、頻率及比重的綜合效應)至少為1.15。電機的允許電壓波動為±10%。電機的設計保證能在不超過 40℃的室溫下連續工作，其溫升不超過 85℃。

電機能在水下20米處連續使用而不失去其防水性能(根據 IP68 標準)。

電機保證有足夠的軸功率，以保證泵在其整個性能曲線范圍內運行時不過載。

隨潛污泵配套提供的潛水電纜截面積、規格、型號滿足電機功率要求，決不出現電纜過熱等現象，以連接熱敏開關及其它監控保護傳感器。

動力電纜包括保護器引線，以連接監控保護傳感器至保護模塊。

（4）機械密封

每臺泵應提供串聯的、由兩個獨立的密封裝置配合起來的密封系統。

機械密封應在油腔內運行，可讓密封面得到適當潤滑。

機封品牌采用博格曼。機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，并具有良好緊急運行的特點。

江蘇杜安環保潛污泵應采用機械密封自清潔技術，在泵蓋處應設置環狀的螺旋線槽結構，在水泵葉輪旋轉運行過程中，聚集在機械密封處的介質顆粒沿著螺旋槽向外旋轉，延長機械密封使用壽命。投標人應保證機械密封的使用壽命不低于15000小時。

（5） 電纜和電纜密封

電機應配有用于控制和動力水下電纜，每根電纜都有一個單獨的進口，并進行可靠的密封，如果動力電纜是多芯電纜，則每根電纜還要進行單獨密封。電纜應伸進接線室，并用可重復使用的橡膠密封件密封，不使用樹脂或其他罐裝密封材料密封。供貨時配套提供足夠的水下電纜。

（6） 軸及軸承

泵和電機的軸應為同一單元，泵軸是電機軸的延展，不需也不能采用任何的耦合。

泵／電機軸應支撐于高質量永久潤滑、滾動式的軸承上，軸承的設計應可足夠承受所有的軸向和徑向力，其設計運行壽命可確保在100000小時以上；

（7） 熱保護

電機的每一項均由常閉型溫度傳感器保護，三個傳感器應串聯連接，熱敏開關需在≤70℃時常閉，在125℃時跳開。熱敏開關需與電機過載保護連接并接至控制柜，接線盒應包括端子板。端子板應用彈性O形環與電機密封。接線板應采用穿線壓緊桿方式長期固定和聯接電纜導線和定子進線。

為了指示軸承的磨損，在上下軸承處各設有常閉型溫度傳感器，在主軸或電機的其他部件出現嚴重損壞前溫度傳感器應該斷開。

30kW及以上智慧型排污泵應設置電機繞組測溫PT100，監測潛水電機的運行狀態；內置軸承測溫PT100，監測軸承運行狀態；漏水探頭監測裝置，監測密封件，機械密封工作狀態。

（8） 泄漏傳感器

在定子室中提供一個探測液體泄漏的傳感器，所有訊號都應分別監測并在水泵或電機出現嚴重損壞前分別發出報警訊號。

（9） 水泵保護

水泵應設有監測系統，監測滲漏、電機室上下軸承過載，熱保護時發出指令，應該能在電機或主軸出現嚴重損壞前發出報警訊號。

（10）潛水排污泵的性能保證

每臺潛水排污泵在組裝完畢后，進行性能測試，確保機組的整體性能符合有關標準，測試內容包括：流量-揚程曲線、流量功率曲線、流量-效率曲線，并將測試報告提供用戶，潛水排污泵保證首次無故障運行時間不小于25000小時，機組的設計使用壽命不小于25年。

（11）藍深50WQ15-10-1.5主要部件材質要求

泵體：HT250；

泵蓋：QT500；

葉輪：QT500；

軸：2Cr13；

軸承：SKF、NSK或FAG；

機械密封：耐腐蝕燒結碳化鎢/耐腐蝕燒結碳化硅；

導桿、吊鏈：AISI304；

緊固件：AISI304 ；



藍深集團WQ15-10-1.5潛水泵在運行過程中，有時會出現電機過熱造成設備部能正常運行。我們在這里羅列了一下最常見的電動機過熱原因，雖然不是很全面，但可以作為水泵維護的指導原則。

· 電源三相不平衡：一般來說，如果任何的電壓不平衡狀況范圍超過1%，就會導致測量電流的不平衡超過5%，從而造成電動機的過熱。更詳細的原因和論述，可以參考相關的國家標準 。

· 操作電壓過高或過低：任何操作電壓高于或低于額定電壓的15%的時候，就需要考慮其對電機的影響，并將成為造成電動機過熱的原因。

· 葉輪被卡住或被四周異物拖住，會造成運行過載。葉輪被雜物卡住或葉輪與磨損環之間被卡住均會造成電機的過載，另外集水坑中過多的砂或淤泥也會造成這種情況。

· 在工作時，潛水泵的電機如果長時間處于部分或完全沒有被淹沒的狀態運行時，電機也會發熱。主要原因是電動機在運行過程中產生的熱量無法通過四周的介質散發，對于潛水泵來說，電機的散熱形式是通過被潛入水下的電機的外殼與被輸送的水發生熱交換來實現散熱的。為保證正常的熱傳遞的效率，必須有超過50%的電機外殼(或75%的整個泵)被水不斷淹沒。如果電動機外殼一直露在空氣中,熱量是不能夠有足夠的速度被分散的，結果就是電動機會累積熱量，越來越熱的。

· 葉輪被卡住或被四周異物拖住，會造成運行過載。葉輪被雜物卡住或葉輪與磨損環之間被卡住均會造成電機的過載，另外集水坑中過多的砂或淤泥也會造成這種情況。

南京藍深集團提供裝配完整的潛水泵，至少包括以下部分（不限于此）：

⑴  潛水泵和電機

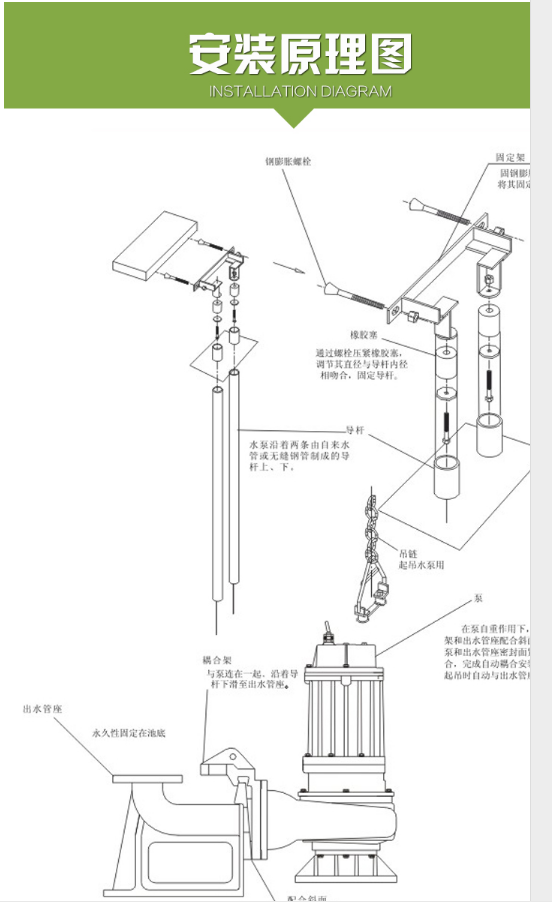

⑵  提升裝置（不銹鋼導桿、提升鏈按單臺配置）

⑶  所有連接附件、地腳螺栓

⑷  調頻潛水循環泵應配套提供水平穿墻管、拍門等安裝附件

⑸  每臺泵需提供至少10米水下電纜、接頭、緊固件

⑹  潛水排污泵專用監控保護單元

⑺  備品備件及專用工具

C. 相關工作：與土建賣方協商保證水泵預埋件等相關配件適時安裝與預留。

參考標準

IS02548C                    泵驗收實驗規程

IS01940/I一73.G.6.3          對剛性旋轉機械的機械振動平衡要求

GB3216                     離心泵、混流泵、軸流泵和渦流泵試驗方法

GB3214                     水泵流量的測定方法

GBl0889                    泵的振動測量與評價方法

GBl0890                    泵的噪聲測量與評價方法

GB4942．1                  電機外殼防護等級

GB/T12785                  潛水泵試驗方法

CJ/T3038                    潛水排污泵

CJ/T3060                    潛水軸流泵



南京藍深制泵集團WQ15-10-1.5潛污泵配套控制柜及端子箱說明

1、控制柜

配套現場不銹鋼控制柜是我公司專門為潛水電機設計配套的，由空氣開關、交流接觸器、熱繼電器、中間繼電器、電機綜合保護器等元器件組成。有就地控制和遠程控制二種控制方式，有轉換開關進行切換。控制柜型式有戶內型和戶外型二種，安裝方式有掛壁式和立柜式。

1）、使用范圍

適用于控制交流額定電壓為380V、頻率為50HZ的三相鼠籠式異步電機。功率15KW及以下時采用直接起動方式（也可根據用戶要求采用自耦降壓或軟啟動方式）。控制柜對潛水電機具有過載、缺相、短路、漏水、過熱等保護。根據用戶配置要求，可以提供一控一、一控二、一控三、一控四等四種結構形式。

2）、工作條件

l 周圍0高空氣溫度不超過+40℃，0低不低于-10℃；

l 安裝地底海拔高度不超過2000米；

l 無爆炸危險的場合，且介質中無足以腐蝕金屬和破壞絕緣的氣體、導電塵埃；

l 不可在導電性污染或由于預期的凝露使干燥的非導電性污染變為導電性污染的環境中使用。
