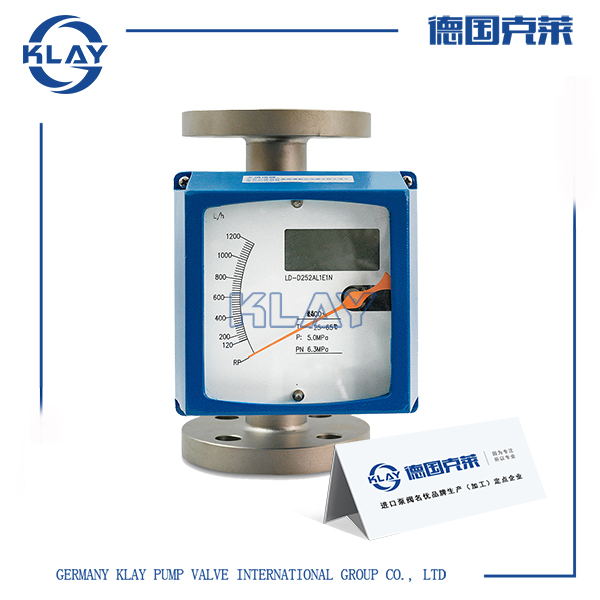

一、進口金屬管浮子流量計產品詳情

進口金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

二、進口金屬管浮子流量計技術參數

三、進口金屬管浮子流量計工作原理

金屬浮子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。

被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。

體積流量Q的基本方程式如下：

(1)當浮子為非實芯中空結構(放負重調整量)時，則　(2)式中 α——儀表的流量系數，因浮子形狀而異;　ε——被測流體為氣體時氣體膨脹系數，通常由于此系數校正量很小而被忽略，且通過校驗已將它包括在流量系數內，如為液體則 ε=1;

△F——流通環形面積，m2;

g——當?shù)刂亓铀俣龋琺/s2;

Vf——浮子體積，如有延伸體亦應包括，m3;

ρf——浮子材料密度，kg/m3;

ρ——被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3;

Ff——浮子工作直徑(最大直徑)處的橫截面積，m2;

Gf——浮子質量，kg。

流通環形面積與浮子高度之間的關系如式(3)所示：

當結構設計已定，則d、 β為常量。式中有h的二次項，一般不能忽略此非線性關系，只有在圓錐角很小時，才可視為近似線性。

m2　(3)式中 d——浮子最大直徑(即工作直徑)，m;

h——浮子從錐管內徑等于浮子最大直徑處上升高度，m;

β——錐管的圓錐角;　a、b——常數。

口徑15-40mm透明錐形管浮子流量計典型結構如圖2所示。透明錐形管4用得最普遍是由硼硅玻璃制成，習慣簡稱玻璃管浮子流量計。流量分度直接刻在錐管4外壁上，也有在錐管旁另裝分度標尺。錐管內腔有圓錐體平滑面和帶導向棱筋(或平面)兩種。浮子在錐管內自由移動，或在錐管棱筋導向下移動，較大口平滑面內壁儀表還有采用導桿導向。

四、進口金屬管浮子流量計優勢特點

1、適用于小口徑和低流速介質，流量測量安全可靠，維護量小，壽命長;

2、全金屬結構，適用于高溫、高壓和強腐蝕性介質;

3、單軸靈敏指示非接觸磁耦合傳動;

4、優質表頭，流量流動反應靈敏;

5、可根據現場安裝條件選擇多種連接方式，如法蘭連接，外螺紋連接等;

6、可針對具有腐蝕性液體、氣體，選擇316L管材或PTFE四氟內襯。

五、進口金屬管浮子流量計結構尺寸

六、進口金屬管浮子流量計流量范圍
