1.1 產品簡介
本產品為7kW單相交流充電樁，主要用于電動汽車交流充電。產品由充電樁體、壁掛背板、落地立柱（選配件）等組成，具備充電保護、刷卡充電、掃碼充電、移動支付、聯網監控、遠程升級等功能。本產品采用工業化設計原則，安裝方便，部署快捷，并具備如下創新設計：
1） 設備待機功耗5-6W，遠低于行業標準15W，一臺設備每年節省電費100元左右；
2） 獨創傾倒防護功能，設備傾倒角度超過30°，則自動斷開輸出并告警，保護用電安全；
3） 整機防護等級IP65，高于行業標準IP54，具有良好的防塵、防水性能，可在室外安全的運行和維護。
4） 設備嚴格遵循模塊化設計原則：通訊模塊可插拔，兼容以太網/GPRS/3G/4G模塊，用戶可根據實際需求選配；結構兼容壁掛式和落地式安裝方式，壁掛式充電樁在不改變結構或增加其他配件的基礎上，配上立柱即可為落地安裝。

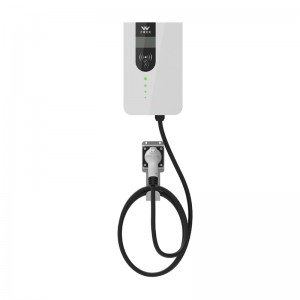

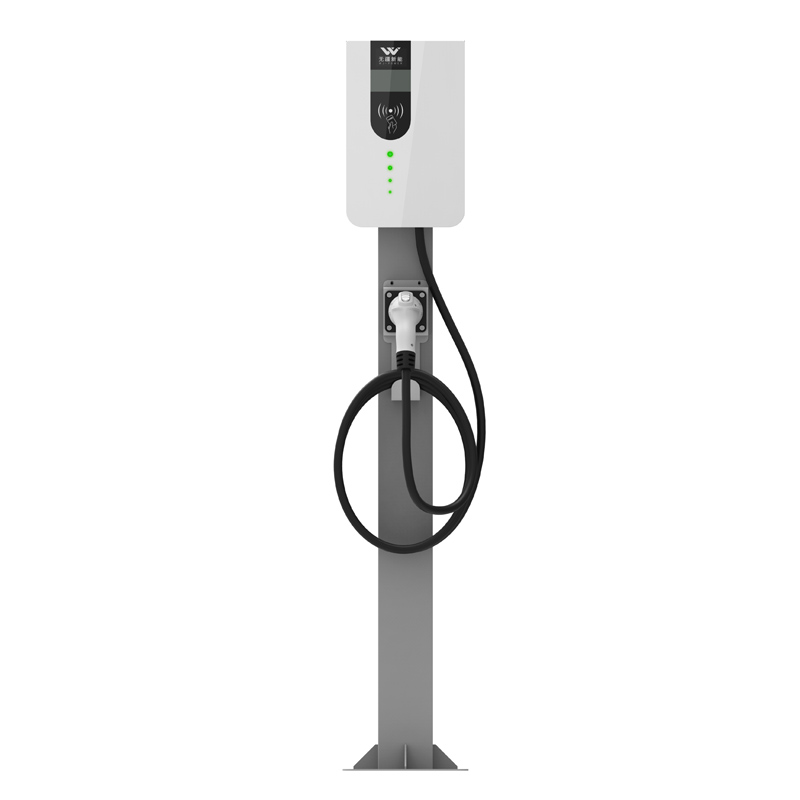

圖1 充電樁外形圖
1.2 產品原理框圖
圖2 產品原理框圖
1.3 主要參數說明
|
詳細規格 |
產品型號 |
AC220-7000-GB03 |
|
外觀結構 |
產品名稱 |
7kW交流充電樁 |
|
外殼材質 |
鍍鋅鋼板機身，鋼化玻璃面板 |
|
|
設備尺寸 |
341*217* 100 ( L*W*H ) |
|
|
安裝方式 |
壁掛式\落地式 |
|
|
安裝組件 |
壁掛背板248*160*26mm ( L*W*H )（標配）； |
|
|
走線方式 |
下進下出 |
|
|
設備重量 |
<7kg |
|
|
線纜長度 |
4m |
|
|
顯示屏 |
3.5英寸LCD |
|
|
電氣指標 |
輸入電壓 |
220V |
|
輸入頻率 |
50Hz |
|
|
最大功率 |
7KW |
|
|
輸出電壓 |
220V |
|
|
輸出電流 |
32A |
|
|
待機功耗 |
6W |
|
|
環境指標 |
適用場景 |
戶內 / 戶外 |
|
工作溫度 |
-30℃ ~ +55℃ |
|
|
工作濕度 |
5% ~ 95%無凝露 |
|
|
工作海拔 |
<2000m |
|
|
防護等級 |
IP65 |
|
|
冷卻方式 |
自然冷卻 |
|
|
安規認證 |
GB\T 20234、NB\T 33008、NB\T 33002 |
|
|
MTBF |
100,000小時 |
|
|
特殊防護 |
防UV設計 |
|
|
傾倒防護 |
設備傾倒角度超過30°，則自動斷開輸出并告警。 |
|
|
安全設計 |
過壓保護、欠壓保護、過載保護、短路保護、 漏電保護、接地保護、過溫保護 、低溫保護、防雷保護 、傾倒保護 |
|
|
功能設計 |
以太網/ GPRS/4G通訊、后臺監控、遠端升級、移動支付、手機APP/微信公眾號掃碼充電、刷卡充電、LED指示、LCD顯示 |
|
1.4 產品特點
? 采用模塊化設計原則，通信模塊可插拔和選配，維護方便；
? 支持與遠端管理平臺通信，實現遠程監控和遠端升級；
? 支持手機掃碼充電和刷卡充電，能讀取用戶IC卡中相關信息；
? 全方位保護，運行安全：具備過壓保護、欠壓保護、過載保護、短路保護、 漏電保護、接地保護、過溫保護 、低溫保護、防雷保護 、傾倒保護，確保設備運行安全可靠；
? 界面友好：3.5英寸顯示屏，實時顯示設備狀態、運行數據（電壓、電流、功率、充電電量和時間）和故障信息。
